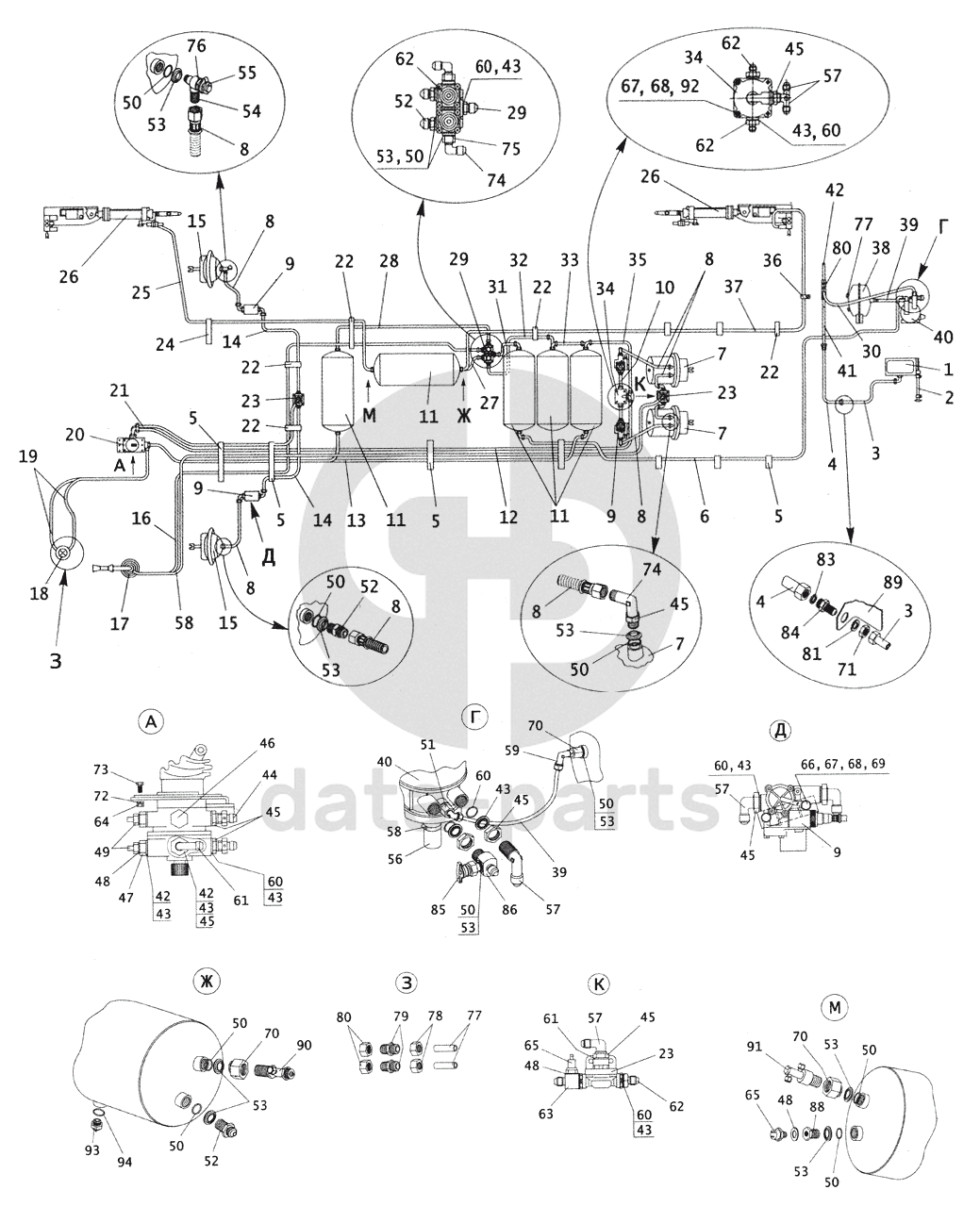

Схема пневматической системы тормозов с пневмоаппаратами ПАЗ-4230

1
5335-3509012-10
Компрессор
Кол-во
0
?
2
4230-3509276
Шланг подвода воздуха к компрессору
Кол-во
0
?
3
4230-3552245
Трубка от компрессора до шланга
Кол-во
0
?
4
6520-3506060-13П50
Шланг в сборе
Кол-во
0
?
5
4230-3552134
Кронштейн крепления трубок
Кол-во
0
?
5
252134-П29
Шайба 6
Кол-во
0
?
5
250508-П29
Гайка М6
Кол-во
0
?
5
201418-П29
Болт М6х16
Кол-во
0
?
5
3205-3552011
Уплотнитель трубопроводов
Кол-во
0
?
6
4230-3552212
Трубка от воздухоосушителя до конденсационного баллона
Кол-во
0
?
7
100-3519200-10
Камера тормозная с пружинным энергоаккумулятором в сборе (тип 24/24)
Кол-во
0
?
8
32053-3552250-30/РВ10464.4910/600
Шланг тормозной
Кол-во
0
?
9
265 351 101
Модулятор давления
Кол-во
0
?
10
4230-3552196
Трубка от ускорительного клапана до модулятора
Кол-во
0
?
11
4230-3513015
Баллон воздушный
Кол-во
0
?
11
3205-3513086
Хомут крепления баллона
Кол-во
0
?
11
3205-3513084
Прокладка воздушного баллона
Кол-во
0
?
11
4230-3512085
Хомут баллонов конденсационного, задних тормозов и стояночного тормоза
Кол-во
0
?
12
4230-3552164
Трубка от тормозного крана до клапана ускорительного
Кол-во
0
?
13
4230-3552168
Трубка от баллона переднего контура к тормозному крану
Кол-во
0
?
14
4230-3552176
Трубка от модулятора до клапана быстрого оттормаживания переднего
Кол-во
0
?
15
100-3519210
Тормозная камера тип 24 в сборе
Кол-во
0
?
под заказ
цена по запросу
16
4230-3552184
Трубка от 4-контурного клапана до крана стояночного тормоза
Кол-во
0
?
17
100-3537010
Кран стояночного тормоза с ручным управлением в сборе
Кол-во
0
?
18
21.3830
Указатель давления воздуха (манометр) в сборе
Кол-во
0
?
19
4230-3552170
Трубка от тормозного крана к манометру
Кол-во
0
?
20
100-3514008/100-3511408-01
Кран тормозной двухсекционный
Кол-во
0
?
21
4230-3552162
Трубка от тормозного крана до клапана быстрого оттормаживания переднего
Кол-во
0
?
22
3205-3552014
Уплотнитель трубопроводов
Кол-во
0
?
22
3205-3552135
Кронштейн крепления трубок
Кол-во
0
?
23
100-3518110
Клапан быстрого оттормаживания
Кол-во
0
?
24
3205-3552015
Уплотнитель трубопроводов
Кол-во
0
?
24
3205-3552126
Кронштейн крепления трубок
Кол-во
0
?
25
4230-3552160
Трубка от дверного баллона к механизму открывания дверей переднему
Кол-во
0
?
26
9У2.952.053
Привод дверей ППДТС-1-1-50-125-ВЗ-24-01
Кол-во
0
?
26
9У2.952.054
Привод дверей ППДТС-1-1-50-125-У33А-24-01
Кол-во
0
?
27
4230-3552188
Трубка от 4-контурного клапана до баллона дверей
Кол-во
0
?
28
4230-3552186
Трубка от 4-контурного клапана до баллона переднего контура
Кол-во
0
?
29
3205-3515400-10
Клапан защитный 4-х контурный в сборе
Кол-во
0
?
30
4230-3552240
Трубка от охладителя до воздухоосушителя
Кол-во
0
?
31
4230-3552190
Трубка от 4-контурного клапана до конденсационного баллона
Кол-во
0
?
32
4230-3552192
Трубка от 4-контурного клапана до баллона заднего контура
Кол-во
0
?
33
4230-3552218
Трубка баллонов заднего контура
Кол-во
0
?
34
100-3518010/11.3518010-10
Клапан ускорительный
Кол-во
0
?
35
4230-3552194
Трубка от баллона заднего контура до клапана ускорительного
Кол-во
0
?
36
201418-П29
Болт М6х16
Кол-во
0
?
36
3205-3506038
Хомут крепления трубок
Кол-во
0
?
36
252134-П29
Шайба 6
Кол-во
0
?
37
4230-3552208
Трубка от дверного баллона к механизму открывания дверей заднему
Кол-во
0
?
38
3205-3511111
Баллон регенерационный
Кол-во
0
?
39
4230-3552210
Трубка от регенерационного баллона до воздухоосушителя
Кол-во
0
?
40
LА6210
Воздухоосушитель
Кол-во
0
?
41
4230-3511048-10
Охладитель
Кол-во
0
?
42
4230-3511050
Охладитель
Кол-во
0
?
43
32053-3552318
Шайба
Кол-во
0
?
44
4230-3552150
Тройник манометра
Кол-во
0
?
45
32053-3552322
Гайка угольника
Кол-во
0
?
46
3205-3514152
Заглушка
Кол-во
0
?
47
3205-3514153
Переходник
Кол-во
0
?
48
672-3506013
Прокладка
Кол-во
0
?
49
2802.3829
Датчик включения сигналов торможения
Кол-во
0
?
50
017-021-25-2-2
Кольцо уплотнительное
Кол-во
0
?
50
3205-3400016
Кольцо уплотнительное
Кол-во
0
?
51
4230-3511027
Переходник осушителя
Кол-во
0
?
52
32053-3552279
Штуцер ввертной
Кол-во
0
?
53
32053-3552295
Шайба
Кол-во
0
?
54
32053-3552280-01
Тройник клапана контрольного вывода
Кол-во
0
?
55
100-3515310-10
Клапан контрольного вывода
Кол-во
0
?
56
4230-3509300
Шланг отвода воздуха
Кол-во
0
?
57
32053-3552324-01
Штуцер угловой
Кол-во
0
?
58
ТОRRО.S30-45/9С7W1/АВА32-44/9С7-W
Хомут червячный
Кол-во
0
?
59
S6520.6-1/8
Фитинг угловой
Кол-во
0
?
60
3205-3405188
Кольцо уплотнительное
Кол-во
0
?
60
019-023-25-2-2
Кольцо уплотнительное
Кол-во
0
?
61
32053-3552324-01
Штуцер угловой
Кол-во
0
?
62
32053-3552312
Штуцер ввертной
Кол-во
0
?
63
32053-3552304
Тройник датчика аварийного давления воздуха
Кол-во
0
?
64
250512-П29
Гайка М10
Кол-во
0
?
65
2702.3829
Датчик аварийного давления воздуха
Кол-во
0
?
66
200275-П29
БолтМ8х80
Кол-во
0
?
67
250510-П29
Гайка М8
Кол-во
0
?
68
252135-П29
Шайба 8
Кол-во
0
?
69
252005-П29
Шайба 8
Кол-во
0
?
70
4230-3513027
Переходник
Кол-во
0
?
71
250638-П29
Гайка М18х1,5-6Н ОСТ 37.001.124-93
Кол-во
0
?
72
252136-П29
Шайба 10 пружинная
Кол-во
0
?
73
201498-П29
Болт М10х28
Кол-во
0
?
74
32053-3552296-01
Штуцер угловой
Кол-во
0
?
75
250636-П29
Гайка М16
Кол-во
0
?
76
32053-3552282
Прокладка
Кол-во
0
?
77
4230-3513050
Пробка баллона регенерационного
Кол-во
0
?
78
20.3830013
Гайка
Кол-во
0
?
79
3205-6505201
Штуцер
Кол-во
0
?
80
3205-3552182
Проходник прямой
Кол-во
0
?
81
252160-П29
Шайба 18Л
Кол-во
0
?
83
3205-3509515
Прокладка
Кол-во
0
?
84
4230-3552250
Штуцер
Кол-во
0
?
85
100-3515310-10
Клапан контрольного вывода
Кол-во
0
?
86
4230-3513095
Тройник клапана накачки шин
Кол-во
0
?
88
4230-3513026
Переходник
Кол-во
0
?
89
4230-3506030-10
Кронштейн крепления шланга
Кол-во
0
?
90
9У6.454.006-01
Штуцер воздушного баллона дверей
Кол-во
0
?
91
МД06-001
Штуцер
Кол-во
0
?
91
9У6.453.015
Клапан в сборе
Кол-во
0
?
92
201470-П29
Болт М8х60
Кол-во
0
?
93
3205-3515082
Пружина клапана сброса конденсата
Кол-во
0
?
93
3205-3515084-01
Обойма клапана
Кол-во
0
?
93
3205-3515086
Манжета клапана
Кол-во
0
?
93
3205-3515074
Корпус клапана
Кол-во
0
?
93
3205-3515080
Кольцо эксцентрическое клапана
Кол-во
0
?
93
3205-3515070
Клапан сброса конденсата
Кол-во
0
?
В наличии
285 ₽
93
3205-3515072
Шток клапана
Кол-во
0
?
94
3205-3505024
Прокладка штуцера
Кол-во
0
?
