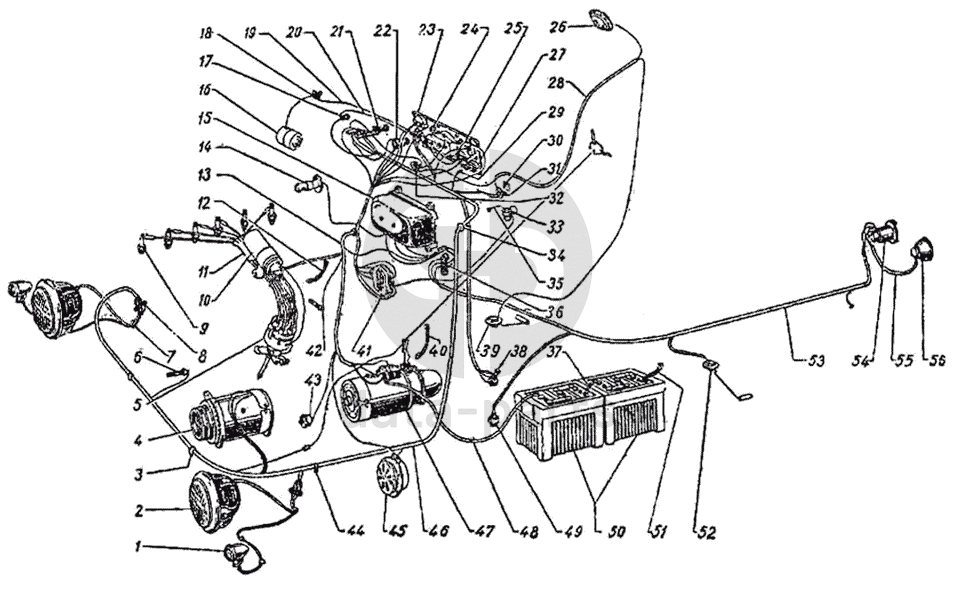

Схема электрооборудования ГАЗ-51 (63, 63А)

1
ПФЗ-3712000-В
Подфарник в сборе
Кол-во
0
?
2
ФГ2-3711000-А2
Фара в сборе
Кол-во
0
?
3
М-14566
Скоба крепления проводов
Кол-во
0
?
4
Г21-3701000
Генератор 12В 18А в сборе
Кол-во
0
?
5
Р20-3706000
Распределитель в сборе
Кол-во
0
?
6
ММ7
Датчик контрольной лампы температуры воды в радиаторе в сборе
Кол-во
0
?
7
20-3711045
Втулка уплотнительная
Кол-во
0
?
8
ПС1-3723000
Панель проводов к фарам и подфарникам (трехклеммовая) соединительная в сборе
Кол-во
0
?
9
СН4-3707000-Г
Свеча запальная М12У с прокладкой в сборе
Кол-во
0
?
10
Б1-3705000
Катушка зажигания в сборе
Кол-во
0
?
11
51-3707032
Держатель проводов зажигания в сборе
Кол-во
0
?
12
51-3724063-Б
Провод соединения двигателя с кабиной в сборе
Кол-во
0
?
13
51-3724025-Д4
Пучок проводов добавочный в сборе
Кол-во
0
?
14
ПД1-3714000
Лампа подкапотная в сборе
Кол-во
0
?
15
РР12А-3702000
Реле-регулятор напряжения и ограничитель тока в сборе
Кол-во
0
?
16
51-8102080
Электродвигатель обдува ветрового стекла в сборе
Кол-во
0
?
17
ПД20-3803000Д
Фонарь контрольной лампы температуры воды в радиаторе
Кол-во
0
?
18
20-3713300
Переключатель электродвигателя отопителя в сборе
Кол-во
0
?
19
51-3724211
Провод питания переключателя электродвигателя отопителя
Кол-во
0
?
20
51-3724053
Провод питания контрольной лампы температуры воды в радиаторе в сборе
Кол-во
0
?
21
П7-3710000
Переключатель света центральный в сборе
Кол-во
0
?
22
51-3704010
Замок зажигания в сборе
Кол-во
0
?
23
КП5А-3801000
Комбинация приборов в сборе
Кол-во
0
?
24
ПП1-3713000
Патроны ламп освещения шкал приборов в сборе
Кол-во
0
?
25
51-3724036-А2
Провода соединения клеммы питания термометра, манометра и бензоуказателя в сборе
Кол-во
0
?
26
ПК2-3714010-Б
Плафон в сборе
Кол-во
0
?
27
ПП2-3803000
Патрон контрольный лампы указателя дальнего света фар (51-3803028)
Кол-во
0
?
28
63-3724038-Б1
Провод к плафону и к реостату основного бензинового бака в сборе
Кол-во
0
?
29
541100
Соединитель проводов в сборе
Кол-во
0
?
30
51-3806035
Табличка переключателя датчиков указателя уровня бензина
Кол-во
0
?
31
П16-3710000
Переключатель датчиков указателя уровня бензина в сборе
Кол-во
0
?
32
П20-3710000
Переключатель света щитка и плафона в сборе
Кол-во
0
?
33
51-3715020
Розетка штепсельная переносной лампы в сборе (47К)
Кол-во
0
?
34
11-700792
Уплотнитель пучка проводов № 1 и № 2 к боковой панели и щитку передка
Кол-во
0
?
35
69-3724044
Провод соединения клеммы штепсельной розетки переносной лампы с массой в сборе
Кол-во
0
?
36
ПС1-3723000
Панель проводов к фарам и подфарникам (трехклеммовая) соединительная в сборе
Кол-во
0
?
37
51-3724070
Провод соединения аккумуляторных батарей в сборе
Кол-во
0
?
38
51-3710010
Переключатель света ножной в сборе
Кол-во
0
?
39
БМ20-3806000
Датчик указателя уровня бензина основного бака в сборе (51-3806020-Б1)
Кол-во
0
?
40
51-3724063-А
Провод соединения двигателя с кузовом в сборе
Кол-во
0
?
41
ПР10А-3722000
Блок предохранителей в сборе
Кол-во
0
?
42
ТМ2-3808000-А
Датчик указателя температуры воды в сборе
Кол-во
0
?
43
ММ4-3810000
Датчик указателя давления масла в сборе (51-3810020)
Кол-во
0
?
44
51-3724093
Скоба крепления пучка проводов
Кол-во
0
?
45
С56-Б
Сигнал в сборе двухпроводный 12В
Кол-во
0
?
46
63-3724015-К
Пучок проводов основной в сборе
Кол-во
0
?
47
СТ8-3708000
Стартер и включатель в сборе
Кол-во
0
?
48
51-3724050
Провод от аккумуляторной батареи к выключателю стартера в сборе
Кол-во
0
?
49
ВК12-3720000
Включатель света сигнала «стоп» гидравлический в сборе (20-3720010)
Кол-во
0
?
50
3-СТ-70-ПД
Батарея аккумуляторов (без электролита незаряженная) в сборе
Кол-во
0
?
51
63-3724062-А
Провод соединения аккумуляторной батареи с массой в сборе
Кол-во
0
?
52
БМ19-3806000
Датчик указателя уровня бензина дополнительного бака в сборе
Кол-во
0
?
53
63-3724030-Е
Пучок проводов по раме в сборе
Кол-во
0
?
54
51-3730010
Розетка штепсельная питания прицепа в сборе типа ПС-10
Кол-во
0
?
55
63-3724031
Пучок проводов к заднему фонарю
Кол-во
0
?
56
ФП13-3716000
Фонарь задний в сборе
Кол-во
0
?
